LW25-363/Y4000-50瓷柱式断路器
(配用液压弹簧操念头构)
一、产品先容
该产品以SF6作为灭弧介质,,,,,,,接纳自能灭弧结构,,,,,,,配以合理的喷口形状和合理的电场设计,,,,,,,喷口上游区结构奇异,,,,,,,有用使用了触头梗塞效应,,,,,,,其开断能力高达50kA,,,,,,,并且具有失步开断、近区故障开断等特殊开断能力及开断容性电流时不会爆发重燃和重击穿,,,,,,,开断感性电流时不会爆发过高的过电压。。。。。。。触头所有为自力型,,,,,,,触头质料接纳导电率高、弹性好的合金质料,,,,,,,触头之间的接触压力来自质料的弹性形变,,,,,,,这样就阻止了因弹簧脱落、绷断、退火而造成的触头间不可靠接触,,,,,,,既包管了产品运行的可靠性,,,,,,,又简化了产品结构。。。。。。。
产品绝缘裕度大,,,,,,,我公司363kV瓷柱式断路器产品按420kV电压品级设计,,,,,,,产品内绝缘裕度大,,,,,,,运行可靠性较高。。。。。。。
每台断路器由三个单极组成,,,,,,,每个单极均为单柱双断口构,,,,,,,它包括两个灭弧室单位、两个并联电容器、(两个合闸电阻)、三通(或五通)躯壳、支柱瓷套和一台液压弹簧操念头构。。。。。。。该产品性能可靠、手艺参数先进,,,,,,,完全切合GB1984国家标准、IEC62271-100国际电工委员会标准和有关DL标准的要求,,,,,,,并凭证标准划定的试验要领通过了型式试验,,,,,,,试验项目齐全,,,,,,,完全可以知足330kV电网运行的要求。。。。。。。

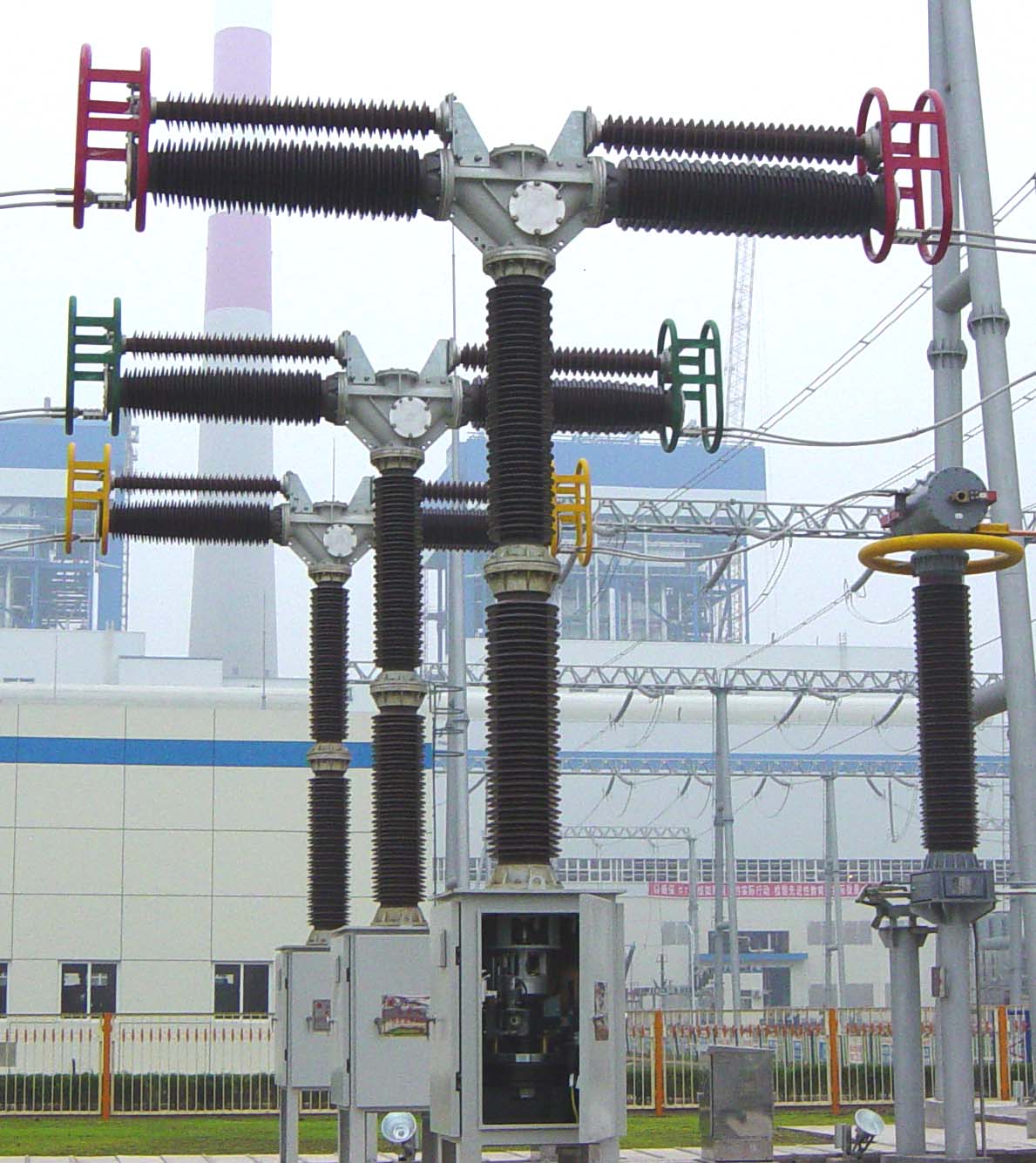

二、产品照片
